O que é um projeto de instalações elétricas?

Chegou o grande dia! Depois de anos de esforço, você finalmente comprou um lote ou terreno para construir o seu maior sonho: a casa própria. Agora que as etapas de fundação e alvenaria estão concluídas, é hora de iniciar as instalações elétricas. Mas basta passar os fios e instalar as lâmpadas? Definitivamente, não!

Para garantir uma instalação segura e eficiente, é essencial definir corretamente o tipo de cabo, os pontos de tomadas e o modelo adequado de iluminação. Sem um cálculo preciso de dimensionamento, seu sonho pode se transformar em um pesadelo, com disjuntores desarmando constantemente, riscos de curto-circuito e até incêndios.

E é justamente para evitar esses problemas que existe o projeto elétrico. Mas, afinal, o que ele é?

Um projeto elétrico é um documento técnico desenvolvido por um engenheiro ou profissional habilitado, que detalha o dimensionamento dos circuitos, a localização dos pontos de iluminação e tomadas, os dispositivos de proteção e a lista de materiais necessários para a instalação elétrica.

Esse projeto garante segurança, eficiência e previsibilidade de custos, evitando desperdícios e reduzindo gastos desnecessários na obra. Sem um projeto bem elaborado, fica difícil estimar o investimento antes de iniciar a construção.

Um projeto elétrico é composto por diversos documentos essenciais:

• Desenho Técnico

• Memorial Descritivo

• Memorial de Cálculo

• ART (Anotação de Responsabilidade Técnica) perante o CREA

• Lista de Materiais

A necessidade desses documentos pode variar de acordo com cada situação. Vamos entender melhor cada um deles.

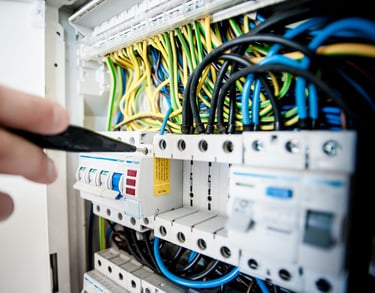

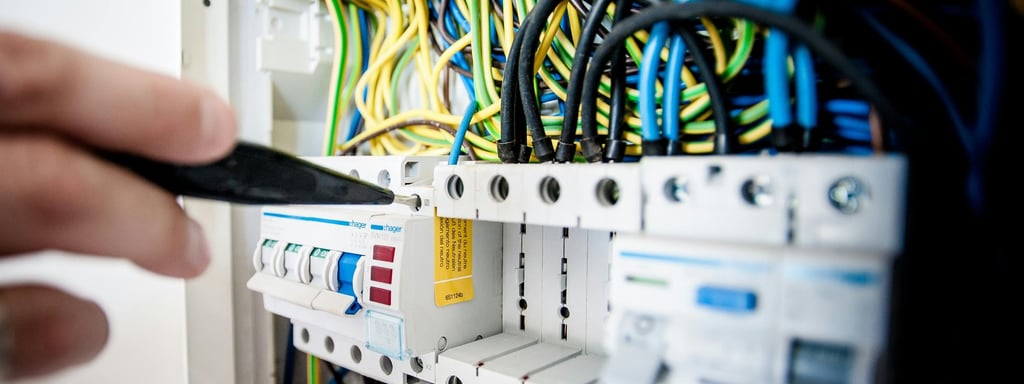

O que é um projeto elétrico?

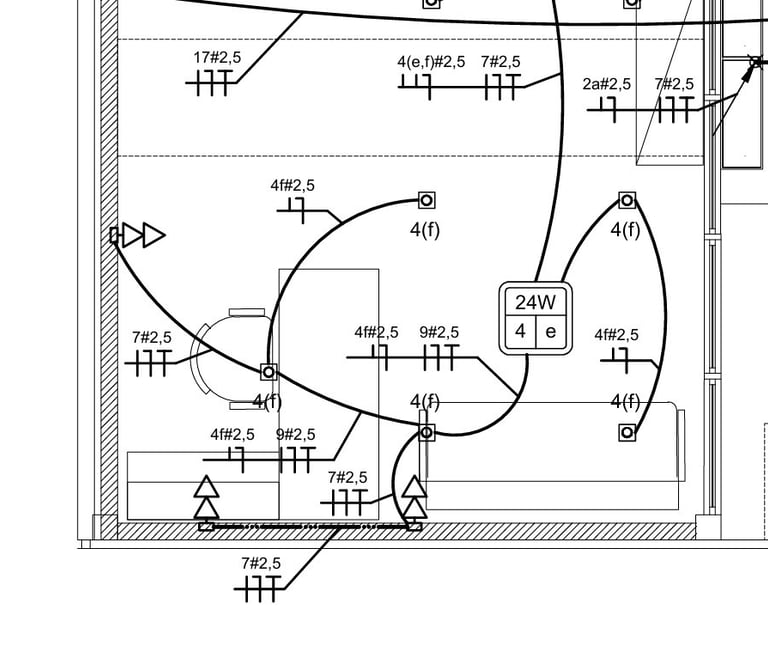

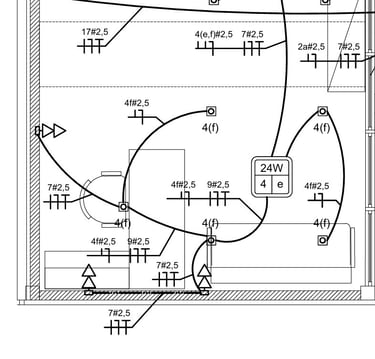

O desenho técnico é a representação visual de como será a instalação elétrica da edificação. Ele inclui:

• Planta baixa com a rota dos eletrodutos;

• Indicação dos circuitos e sua distribuição;

• Posição exata das tomadas e pontos de iluminação;

• Detalhamento de elementos específicos da instalação.

Atualmente, os projetos em CAD 2D estão sendo substituídos por tecnologias BIM 3D, que oferecem maior detalhamento e realismo.

Desenho Técnico

O memorial descritivo é um documento complementar ao desenho técnico que descreve todo o projeto de forma clara, evitando ambiguidades. Ele contém informações essenciais como:

• Tipo de cabo a ser utilizado;

• Padrão de entrada de energia (relógio de medição);

• Tipo de aterramento;

• Demais informações técnicas necessárias para a execução da obra.

Memorial Descritivo

Esse é um dos documentos mais importantes do projeto elétrico. Nele estão todos os cálculos que justificam o dimensionamento dos componentes, levando em consideração variáveis como:

• Potência do circuito;

• Tipo de carga;

• Temperatura ambiente da região;

• Quantidade de circuitos dentro de um mesmo conduíte;

• Capacidade do cabo, disjuntor, dispositivo diferencial e DPS;

• Tipo de aterramento;

• Normas vigentes.

Um memorial de cálculo mal elaborado pode resultar no uso de equipamentos inadequados, colocando em risco toda a instalação e aumentando os custos da obra desnecessariamente.

Memorial de Cálculo

Toda atividade de engenharia deve ser realizada por profissionais habilitados e registrada no Conselho Regional de Engenharia e Agronomia (CREA) do estado correspondente.

Na Box Engenharia de Projetos, contamos com nosso engenheiro Marlon, registrado no CREA-DF sob o número 33324D/DF.

A Anotação de Responsabilidade Técnica (ART) atesta que o profissional é capacitado para executar o serviço e assume a responsabilidade técnica do projeto.

ART perante o CREA

Um dos grandes benefícios do projeto elétrico é a economia na compra de materiais. Com uma lista detalhada de todos os componentes necessários, é possível estimar o custo antes da obra iniciar, garantindo previsibilidade e evitando gastos extras.

Lista de Materiais

Todo projeto elétrico deve seguir normas específicas para garantir segurança e conformidade. As principais são:

• ABNT NBR 5410:2004 – Instalações elétricas de baixa tensão;

• MTE NR-10 – Segurança em instalações e serviços em eletricidade;

• Normas da concessionária de energia local.

O descumprimento dessas normas pode gerar acidentes e responsabilização do profissional responsável.

Normas Técnicas

O projeto elétrico é essencial para garantir segurança e economia na construção dos seus sonhos. Confie em profissionais experientes para extrair o máximo da sua edificação.

Somos especialistas em projetos elétricos e instalações complementares. Desde 2020, realizamos projetos para residências, salas comerciais e grandes galpões industriais.

Entre em contato agora mesmo e faça seu projeto elétrico com a Box Engenharia de Projetos!

Conte com a Box para seu Projeto Elétrico!
